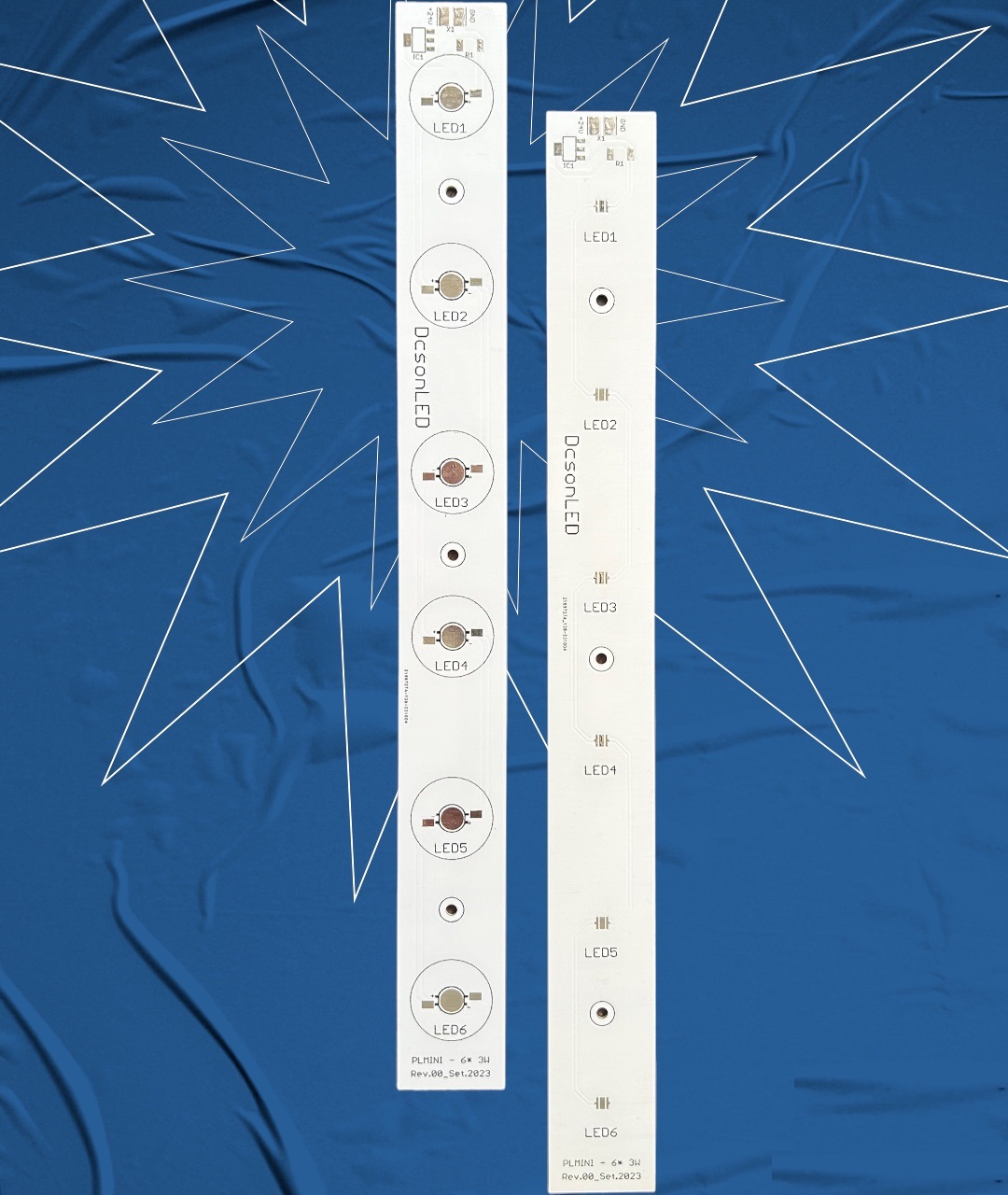

Placa padrão PLMINI

Placas de MCPCB (Metal Core), para montagens DIY (faça você mesmo)
PLMINI foi desenvolvida para montagem de uma série contendo 06 leds de alta potência (3W ou 5W).
Possui limitador de corrente embarcado, protegendo o circuito contra surtos de corrente, dando estabilidade aos leds e longevidade do componente.
Projetada para ser alimentada por uma fonte externa de 24Vcc e 1A para cada placa, ou seja, para cada placa incluída no seu projeto, considerar somar 1A a mais na fonte.

Medidas da placa:
- 30cm de comprimento x 3cm de largura x 0,16cm altura (medidas sem componentes)

Premissar de uso:
As placas seguem com um conjunto de parafusos para fixação em dissipadores de calor, os quais são de uso impressindível. O não uso de dissipadores poderá causar a queima dos leds por excesso de aquecimento.
O uso de pasta térmica entre a placa e o dissipador é recomendável.
As placas poderão ser fixadas nos dissipadores usando pasta térmica adesiva, porém o uso deste recurso dificulta a remoção da placa em caso de manuteção de substituição dos leds no modelo SMD3535.

As placas são vendidas com todos os componentes soldados incluíndo as lentes convergentes. Após sua compra, entrar em contato para seleção dos espectros de cor e ângulo de projeção que serão incluídos no seu projeto.
