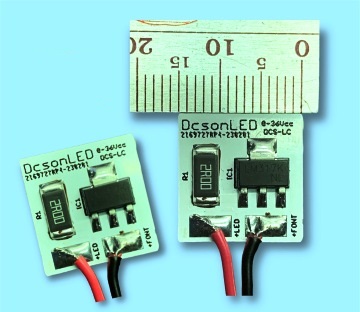

Limitador de Corrente SMD

Limitador de corrente para proteção de circuitos de leds em série.

Característica Técnicas:

- Tesão de entrada(Volt): 0 a 37 V
- Tensão de saída(Volt): Tesão de entrada -1,5 V
- Corrente máxima(Amper): 1,5 A (1.500 mA)

Detalhes de uso:

O limitador deve ser instalado entre o positivo da fonte e o positivo da série de leds que pretende ligar.
Este circuito garante que a corrente não se elevará acimado determinado (de acordo com resistor selecionado), garantindo que os leds não recebam picos de tensão ou corrente indesejados, o que diminui a vida útil e os leva a queima prematura.
É importante salientar também, por característica dos componentes do circuito, o limitador normalmente consome até 1,5 Volts dos fornecidos pela fonte de alimentação, então a demanda de tensão selecionada para alimentação dos leds deve ser a nominal especificada pelo fabricante do led (normalmente 3,2 a 3,8 Volts), mais os 1,5 Volts consumidos pelo limitador de corrente. Exemplo:

- Se montar uma série de 03 leds de 3W, e fizer uso do limitador de corrente, a fonte selecionada deverá fornecer no mínimo 13,8V... para que cada led receba ao menos 4,0 Volts e ainda sobre os 1,5 Volts demandado pelo limitador... Neste caso aconselhamos o uso de fontes chaveadas de 12 Volts com regulagem ou fontes chaveadas fixas entre 13,8 e 15 Volts, permitindo que o limitador trabalhe saturado, fornecedo os 610 a 640mA, necessários para o melhor aproveitamento dos leds.

As placas deverão ser instaladas em dissipador de calor utilizando pasta térmica adesiva.
A falta de dissipação de calor na placa poderá acionar o circuito de proteção interna do limitador, causando o desligamento da série de leds.
